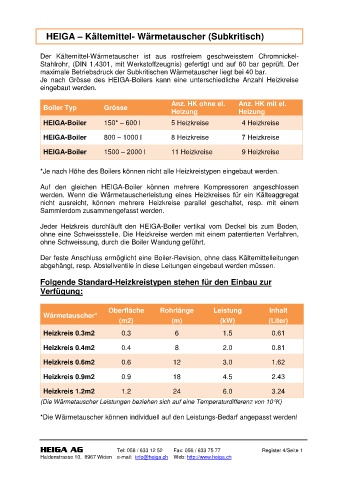

HEIGA – Kältemittel- Wärmetauscher (Subkritisch)

Der Kältemittel-Wärmetauscher ist aus rostfreiem geschweisstem Chromnickel-
Stahlrohr, (DIN 1.4301, mit Werkstoffzeugnis) gefertigt und auf 60 bar geprüft. Der
maximale Betriebsdruck der Subkritischen Wärmetauscher liegt bei 40 bar.
Je nach Grösse des HEIGA-Boilers kann eine unterschiedliche Anzahl Heizkreise
eingebaut werden.

Anz. HK ohne el. Anz. HK mit el.
Boiler Typ Grösse
Heizung Heizung
HEIGA-Boiler 150* – 600 l 5 Heizkreise 4 Heizkreise

HEIGA-Boiler 800 – 1000 l 8 Heizkreise 7 Heizkreise

HEIGA-Boiler 1500 – 2000 l 11 Heizkreise 9 Heizkreise

*Je nach Höhe des Boilers können nicht alle Heizkreistypen eingebaut werden.

Auf den gleichen HEIGA-Boiler können mehrere Kompressoren angeschlossen
werden. Wenn die Wärmetauscherleistung eines Heizkreises für ein Kälteaggregat
nicht ausreicht, können mehrere Heizkreise parallel geschaltet, resp. mit einem
Sammlerdom zusammengefasst werden.

Jeder Heizkreis durchläuft den HEIGA-Boiler vertikal vom Deckel bis zum Boden,
ohne eine Schweissstelle. Die Heizkreise werden mit einem patentierten Verfahren,
ohne Schweissung, durch die Boiler Wandung geführt.

Der feste Anschluss ermöglicht eine Boiler-Revision, ohne dass Kältemittelleitungen
abgehängt, resp. Abstellventile in diese Leitungen eingebaut werden müssen.

Folgende Standard-Heizkreistypen stehen für den Einbau zur
Verfügung:

Oberfläche Rohrlänge Leistung Inhalt
Wärmetauscher*
(m2) (m) (kW) (Liter)
Heizkreis 0.3m2 0.3 6 1.5 0.61

Heizkreis 0.4m2 0.4 8 2.0 0.81

Heizkreis 0.6m2 0.6 12 3.0 1.62

Heizkreis 0.9m2 0.9 18 4.5 2.43

Heizkreis 1.2m2 1.2 24 6.0 3.24

(Die Wärmetauscher Leistungen beziehen sich auf eine Temperaturdifferenz von 10°K)

*Die Wärmetauscher können individuell auf den Leistungs-Bedarf angepasst werden!
