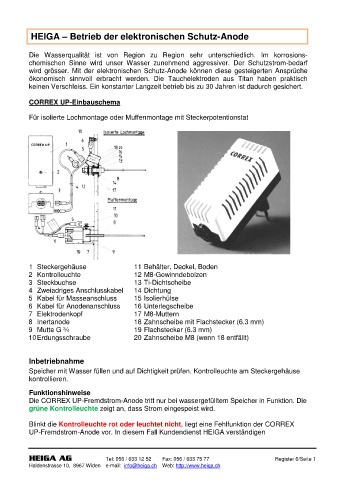

HEIGA – Betrieb der elektronischen Schutz-Anode

Die Wasserqualität ist von Region zu Region sehr unterschiedlich. Im korrosions-
chemischen Sinne wird unser Wasser zunehmend aggressiver. Der Schutzstrom-bedarf
wird grösser. Mit der elektronischen Schutz-Anode können diese gesteigerten Ansprüche
ökonomisch sinnvoll erbracht werden. Die Tauchelektroden aus Titan haben praktisch
keinen Verschleiss. Ein konstanter Langzeit betrieb bis zu 30 Jahren ist dadurch gesichert.

CORREX UP-Einbauschema

Für isolierte Lochmontage oder Muffenmontage mit Steckerpotentionstat

1 Steckergehäuse 11 Behälter, Deckel, Boden
2 Kontrolleuchte 12 M8-Gewinndebolzen
3 Steckbuchse 13 Ti-Dichtscheibe
4 Zweiadriges Anschlusskabel 14 Dichtung
5 Kabel für Masseanschluss 15 Isolierhülse
6 Kabel für Anodenanschluss 16 Unterlegscheibe
7 Elektrodenkopf 17 M8-Muttern
8 Inertanode 18 Zahnscheibe mit Flachstecker (6.3 mm)
9 Mutte G ¾ 19 Flachstecker (6.3 mm)
10 Erdungsschraube 20 Zahnscheibe M8 (wenn 18 entfällt)

Inbetriebnahme

Speicher mit Wasser füllen und auf Dichtigkeit prüfen. Kontrolleuchte am Steckergehäuse
kontrollieren.

Funktionshinweise
Die CORREX UP-Fremdstrom-Anode tritt nur bei wassergefülltem Speicher in Funktion. Die
grüne Kontrolleuchte zeigt an, dass Strom eingespeist wird.

Blinkt die Kontrolleuchte rot oder leuchtet nicht, liegt eine Fehlfunktion der CORREX
UP-Fremdstrom-Anode vor. In diesem Fall Kundendienst HEIGA verständigen
