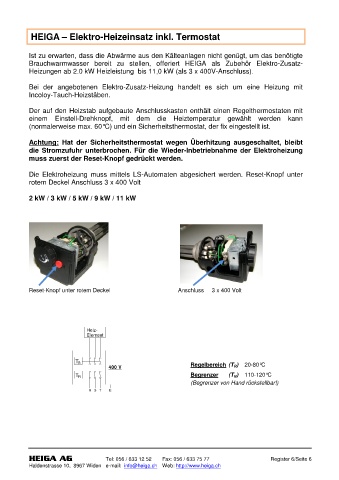

HEIGA – Elektro-Heizeinsatz inkl. Termostat

Ist zu erwarten, dass die Abwärme aus den Kälteanlagen nicht genügt, um das benötigte
Brauchwarmwasser bereit zu stellen, offeriert HEIGA als Zubehör Elektro-Zusatz-
Heizungen ab 2.0 kW Heizleistung bis 11,0 kW (als 3 x 400V-Anschluss).

Bei der angebotenen Elektro-Zusatz-Heizung handelt es sich um eine Heizung mit
Incoloy-Tauch-Heizstäben.

Der auf den Heizstab aufgebaute Anschlusskasten enthält einen Regelthermostaten mit
einem Einstell-Drehknopf, mit dem die Heiztemperatur gewählt werden kann
(normalerweise max. 60°C) und ein Sicherheitsthermostat, der fix eingestellt ist.

Achtung: Hat der Sicherheitsthermostat wegen Überhitzung ausgeschaltet, bleibt
die Stromzufuhr unterbrochen. Für die Wieder-Inbetriebnahme der Elektroheizung
muss zuerst der Reset-Knopf gedrückt werden.

Die Elektroheizung muss mittels LS-Automaten abgesichert werden. Reset-Knopf unter
rotem Deckel Anschluss 3 x 400 Volt

2 kW / 3 kW / 5 kW / 9 kW / 11 kW

Reset-Knopf unter rotem Deckel Anschluss 3 x 400 Volt

Heiz-
Element

T B Regelbereich (T R ) 20-80°C
400 V
Begrenzer (T B ) 110-120°C
T R
(Begrenzer von Hand rückstellbar!)
R S T E
