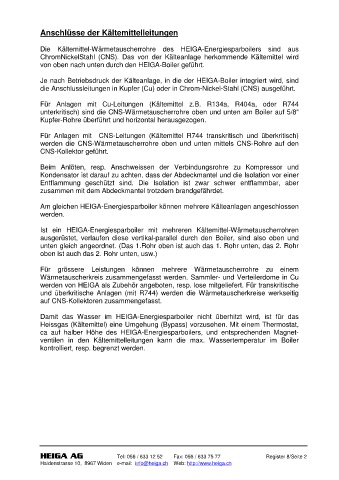

Anschlüsse der Kältemittelleitungen

               Die  Kältemittel-Wärmetauscherrohre  des  HEIGA-Energiesparboilers  sind  aus
               ChromNickelStahl  (CNS).  Das  von  der  Kälteanlage  herkommende  Kältemittel  wird
               von oben nach unten durch den HEIGA-Boiler geführt.

               Je nach Betriebsdruck der Kälteanlage, in die der HEIGA-Boiler integriert wird, sind
               die Anschlussleitungen in Kupfer (Cu) oder in Chrom-Nickel-Stahl (CNS) ausgeführt.

               Für  Anlagen  mit  Cu-Leitungen  (Kältemittel  z.B.  R134a,  R404a,  oder  R744
               unterkritisch) sind die CNS-Wärmetauscherrohre oben und unten am Boiler auf 5/8"
               Kupfer-Rohre überführt und horizontal herausgezogen.

               Für  Anlagen  mit    CNS-Leitungen  (Kältemittel  R744  transkritisch  und  überkritisch)
               werden  die  CNS-Wärmetauscherrohre oben  und  unten mittels  CNS-Rohre  auf den
               CNS-Kollektor geführt.

               Beim  Anlöten,  resp.  Anschweissen  der  Verbindungsrohre  zu  Kompressor  und
               Kondensator ist darauf zu achten, dass der Abdeckmantel und die Isolation vor einer
               Entflammung  geschützt  sind.  Die  Isolation  ist  zwar  schwer  entflammbar,  aber
               zusammen mit dem Abdeckmantel trotzdem brandgefährdet.

               Am gleichen HEIGA-Energiesparboiler können mehrere Kälteanlagen angeschlossen
               werden.

               Ist  ein  HEIGA-Energiesparboiler  mit  mehreren  Kältemittel-Wärmetauscherrohren
               ausgerüstet,  verlaufen  diese  vertikal-parallel  durch  den  Boiler,  sind  also  oben  und
               unten gleich angeordnet. (Das 1.Rohr oben ist auch das 1. Rohr unten, das 2. Rohr
               oben ist auch das 2. Rohr unten, usw.)

               Für  grössere  Leistungen  können  mehrere  Wärmetauscherrohre  zu  einem
               Wärmetauscherkreis zusammengefasst werden. Sammler- und Verteilerdome in Cu
               werden von HEIGA als Zubehör angeboten, resp. lose mitgeliefert. Für transkritische
               und  überkritische  Anlagen  (mit  R744)  werden  die  Wärmetauscherkreise  werkseitig
               auf CNS-Kollektoren zusammengefasst.

               Damit  das  Wasser  im  HEIGA-Energiesparboiler  nicht  überhitzt  wird,  ist  für  das
               Heissgas (Kältemittel) eine Umgehung (Bypass) vorzusehen. Mit einem Thermostat,
               ca  auf  halber  Höhe  des  HEIGA-Energiesparboilers,  und  entsprechenden  Magnet-
               ventilen  in  den  Kältemittelleitungen  kann  die  max.  Wassertemperatur  im  Boiler
               kontrolliert, resp. begrenzt werden.
