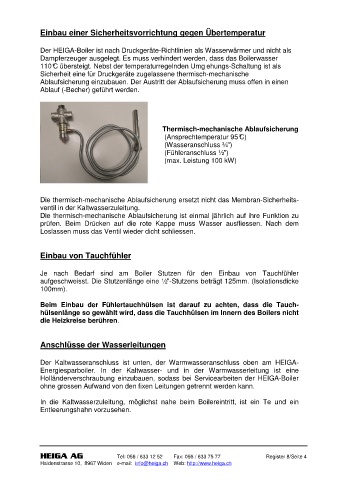

Einbau einer Sicherheitsvorrichtung gegen Übertemperatur

Der HEIGA-Boiler ist nach Druckgeräte-Richtlinien als Wasserwärmer und nicht als
Dampferzeuger ausgelegt. Es muss verhindert werden, dass das Boilerwasser
110°C übersteigt. Nebst der temperaturregelnden Umg ehungs-Schaltung ist als
Sicherheit eine für Druckgeräte zugelassene thermisch-mechanische
Ablaufsicherung einzubauen. Der Austritt der Ablaufsicherung muss offen in einen
Ablauf (-Becher) geführt werden.

Thermisch-mechanische Ablaufsicherung
(Ansprechtemperatur 95°C)
(Wasseranschluss ¾")
(Fühleranschluss ½")
(max. Leistung 100 kW)

Die thermisch-mechanische Ablaufsicherung ersetzt nicht das Membran-Sicherheits-
ventil in der Kaltwasserzuleitung.
Die thermisch-mechanische Ablaufsicherung ist einmal jährlich auf ihre Funktion zu
prüfen. Beim Drücken auf die rote Kappe muss Wasser ausfliessen. Nach dem
Loslassen muss das Ventil wieder dicht schliessen.

Einbau von Tauchfühler

Je nach Bedarf sind am Boiler Stutzen für den Einbau von Tauchfühler
aufgeschweisst. Die Stutzenlänge eine ½"-Stutzens beträgt 125mm. (Isolationsdicke
100mm).

Beim Einbau der Fühlertauchhülsen ist darauf zu achten, dass die Tauch-
hülsenlänge so gewählt wird, dass die Tauchhülsen im Innern des Boilers nicht
die Heizkreise berühren.

Anschlüsse der Wasserleitungen

Der Kaltwasseranschluss ist unten, der Warmwasseranschluss oben am HEIGA-
Energiesparboiler. In der Kaltwasser- und in der Warmwasserleitung ist eine
Holländerverschraubung einzubauen, sodass bei Servicearbeiten der HEIGA-Boiler
ohne grossen Aufwand von den fixen Leitungen getrennt werden kann.

In die Kaltwasserzuleitung, möglichst nahe beim Boilereintritt, ist ein Te und ein
Entleerungshahn vorzusehen.
