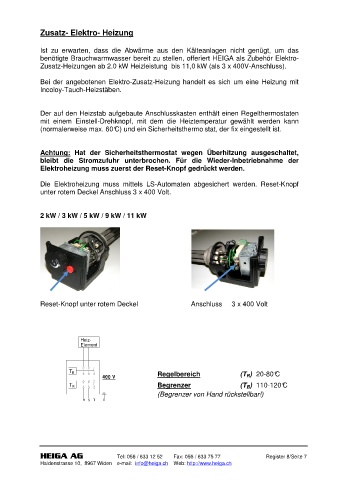

Page 39 - HEIGA Katalog 2020

Zusatz- Elektro- Heizung

Ist zu erwarten, dass die Abwärme aus den Kälteanlagen nicht genügt, um das
benötigte Brauchwarmwasser bereit zu stellen, offeriert HEIGA als Zubehör Elektro-
Zusatz-Heizungen ab 2.0 kW Heizleistung bis 11,0 kW (als 3 x 400V-Anschluss).

Bei der angebotenen Elektro-Zusatz-Heizung handelt es sich um eine Heizung mit
Incoloy-Tauch-Heizstäben.

Der auf den Heizstab aufgebaute Anschlusskasten enthält einen Regelthermostaten
mit einem Einstell-Drehknopf, mit dem die Heiztemperatur gewählt werden kann
(normalerweise max. 60°C) und ein Sicherheitsthermo stat, der fix eingestellt ist.

Achtung: Hat der Sicherheitsthermostat wegen Überhitzung ausgeschaltet,
bleibt die Stromzufuhr unterbrochen. Für die Wieder-Inbetriebnahme der
Elektroheizung muss zuerst der Reset-Knopf gedrückt werden.

Die Elektroheizung muss mittels LS-Automaten abgesichert werden. Reset-Knopf
unter rotem Deckel Anschluss 3 x 400 Volt.

2 kW / 3 kW / 5 kW / 9 kW / 11 kW

Reset-Knopf unter rotem Deckel Anschluss 3 x 400 Volt

Heiz-
Element

T B Regelbereich (T R) 20-80°C
400 V
T R Begrenzer (T B) 110-120°C

(Begrenzer von Hand rückstellbar!)
R S T E
