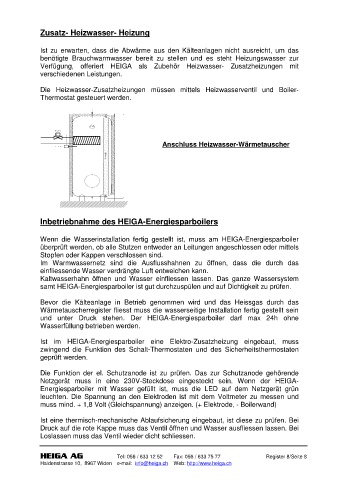

Zusatz- Heizwasser- Heizung

Ist zu erwarten, dass die Abwärme aus den Kälteanlagen nicht ausreicht, um das
benötigte Brauchwarmwasser bereit zu stellen und es steht Heizungswasser zur
Verfügung, offeriert HEIGA als Zubehör Heizwasser- Zusatzheizungen mit
verschiedenen Leistungen.

Die Heizwasser-Zusatzheizungen müssen mittels Heizwasserventil und Boiler-
Thermostat gesteuert werden.

Anschluss Heizwasser-Wärmetauscher

Inbetriebnahme des HEIGA-Energiesparboilers

Wenn die Wasserinstallation fertig gestellt ist, muss am HEIGA-Energiesparboiler
überprüft werden, ob alle Stutzen entweder an Leitungen angeschlossen oder mittels
Stopfen oder Kappen verschlossen sind.
Im Warmwassernetz sind die Ausflusshahnen zu öffnen, dass die durch das
einfliessende Wasser verdrängte Luft entweichen kann.
Kaltwasserhahn öffnen und Wasser einfliessen lassen. Das ganze Wassersystem
samt HEIGA-Energiesparboiler ist gut durchzuspülen und auf Dichtigkeit zu prüfen.

Bevor die Kälteanlage in Betrieb genommen wird und das Heissgas durch das
Wärmetauscherregister fliesst muss die wasserseitige Installation fertig gestellt sein
und unter Druck stehen. Der HEIGA-Energiesparboiler darf max 24h ohne
Wasserfüllung betrieben werden.

Ist im HEIGA-Energiesparboiler eine Elektro-Zusatzheizung eingebaut, muss
zwingend die Funktion des Schalt-Thermostaten und des Sicherheitsthermostaten
geprüft werden.

Die Funktion der el. Schutzanode ist zu prüfen. Das zur Schutzanode gehörende
Netzgerät muss in eine 230V-Steckdose eingesteckt sein. Wenn der HEIGA-
Energiesparboiler mit Wasser gefüllt ist, muss die LED auf dem Netzgerät grün
leuchten. Die Spannung an den Elektroden ist mit dem Voltmeter zu messen und
muss mind. + 1,8 Volt (Gleichspannung) anzeigen. (+ Elektrode, - Boilerwand)

Ist eine thermisch-mechanische Ablaufsicherung eingebaut, ist diese zu prüfen. Bei
Druck auf die rote Kappe muss das Ventil öffnen und Wasser ausfliessen lassen. Bei
Loslassen muss das Ventil wieder dicht schliessen.
