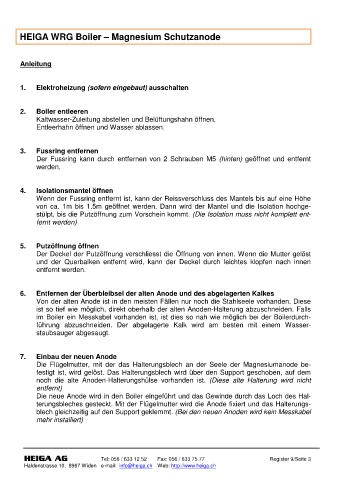

HEIGA WRG Boiler – Magnesium Schutzanode


        Anleitung


        1.    Elektroheizung (sofern eingebaut) ausschalten


        2.    Boiler entleeren
              Kaltwasser-Zuleitung abstellen und Belüftungshahn öffnen.
              Entleerhahn öffnen und Wasser ablassen.


        3.    Fussring entfernen
              Der  Fussring  kann  durch  entfernen  von  2  Schrauben  M5  (hinten)  geöffnet  und  entfernt
              werden.


        4.    Isolationsmantel öffnen
              Wenn der Fussring entfernt ist, kann der Reissverschluss des Mantels bis auf eine Höhe
              von  ca.  1m  bis  1.5m  geöffnet  werden.  Dann  wird  der  Mantel  und  die  Isolation hochge-
              stülpt, bis die Putzöffnung zum Vorschein kommt. (Die Isolation muss nicht komplett ent-
              fernt werden)


        5.    Putzöffnung öffnen
              Der Deckel der Putzöffnung verschliesst die Öffnung von innen. Wenn die Mutter gelöst
              und  der  Querbalken  entfernt  wird,  kann  der  Deckel  durch  leichtes  klopfen  nach  innen
              entfernt werden.


        6.    Entfernen der Überbleibsel der alten Anode und des abgelagerten Kalkes
              Von der alten Anode ist in den meisten Fällen nur noch die Stahlseele vorhanden. Diese
              ist so tief wie möglich, direkt oberhalb der alten Anoden-Halterung abzuschneiden. Falls
              im Boiler ein Messkabel vorhanden ist, ist dies so nah wie möglich bei der Boilerdurch-
              führung  abzuschneiden.  Der  abgelagerte  Kalk  wird  am  besten  mit  einem  Wasser-
              staubsauger abgesaugt.


        7.    Einbau der neuen Anode
              Die  Flügelmutter,  mit  der  das  Halterungsblech  an  der  Seele  der  Magnesiumanode  be-
              festigt ist, wird gelöst. Das Halterungsblech wird über den Support geschoben, auf dem
              noch  die  alte  Anoden-Halterungshülse  vorhanden  ist.  (Diese  alte  Halterung  wird  nicht
              entfernt)
              Die neue Anode wird in den Boiler eingeführt und das Gewinde durch das Loch des Hal-
              terungsbleches gesteckt. Mit der Flügelmutter wird die Anode fixiert und das Halterungs-
              blech gleichzeitig auf den Support geklemmt. (Bei den neuen Anoden wird kein Messkabel
              mehr installiert)
